芮锋射频技术（上海）有限公司混响室RC-LUF80成功交付
2019-04-22

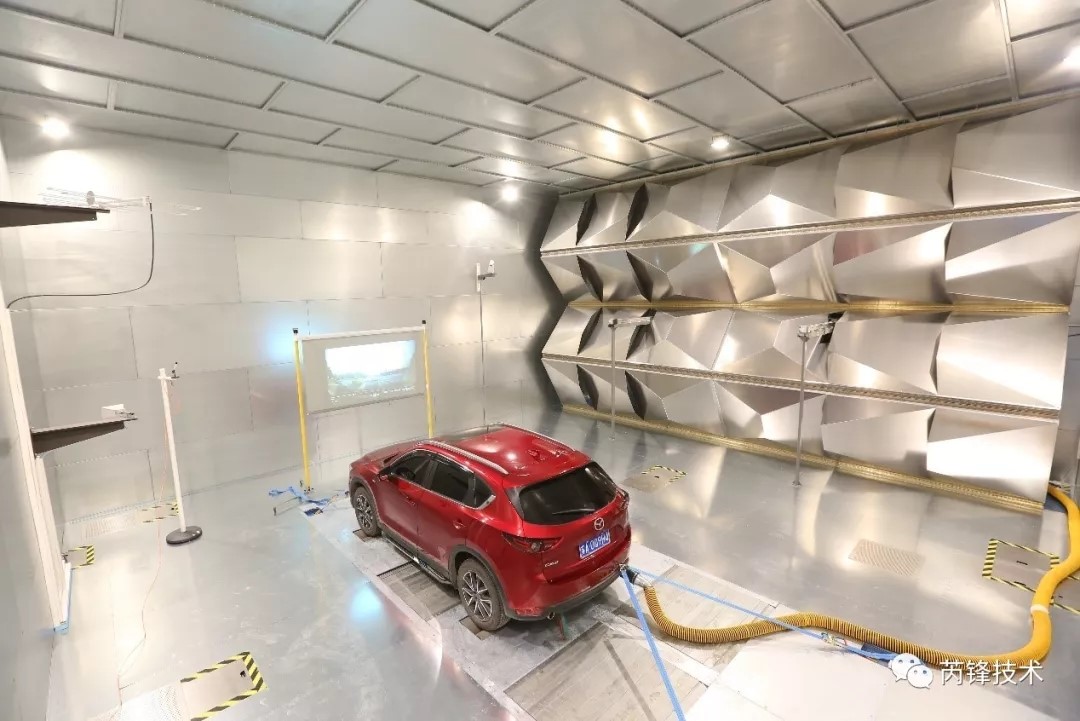

2018年12月中旬，由芮锋射频技术（上海）有限公司（简称：RFT公司）承建的南京容向集团的混响室RC-LUF80成功交付。最低使用频率为80MHz。采用摆动墙式（呼吸墙）作为搅拌器。混响室内同时配置有两轴四驱底盘测功机、高清背投、全新风系统等辅助设备。满足各类乘用车、中小型商用车、大型机载设备、大型军用子系统的电磁兼容测试要求。
项目的亮点：
1.摆动墙式的搅拌器
采用荷兰COMTEST的摆动墙式的搅拌器，混响室获得比一般传统搅拌器更大的均匀测试区域。可依据标准IEC61000-4-21和DO-160G（机载设备）进行大型设备的抗扰度测试。测试均匀场区域超过7.0mx6.0mx3.0m。
性能满足标准要求：
| 频率范围 | 场均匀性要求 |
| 80MHz~400MHz | ≤4.0dB~3.0dB |
| 400MHz~18GHz | ≤3.0dB |
混响室最初设计就考虑到了整车的测试需求：
1）混响室从门、门槛、承重地面等都考虑到整车的需求：

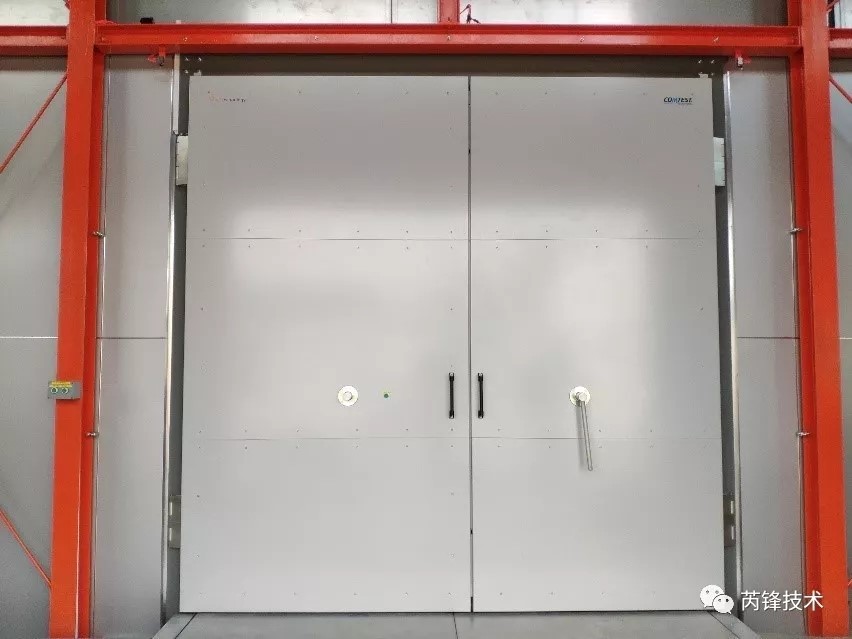

配置荷兰COMTEST原装进口的3mX3m的双开大门；
5吨自动升降门槛；
地板承重超过5吨；
2）地面配置测功机系统：
3）车辆尾气排放系统：
可依据SAEJ551-16（整车抗扰度）、SAEJ1113-27（汽车电子）等标准要求完成整车测试。
其他典型应用：
辐射发射试验
辐射抗扰度试验
屏蔽效能试验
车辆自动驾驶
各类无线测试
天线测试
复杂电磁环境
符合标准：
IEC61000-4-21
DO-160G（机载设备）
SAEJ551-16（整车抗扰度）
SAEJ1113-27（汽车电子）
|
测功机系统 |
两轴四驱 |
2个主动轴，适合于前驱、后驱和四驱；4个独立可控转鼓 |
满足各类乘用车和中小型商用车的测试要求 |
|
最高车速 |
100km/h |
||
|
被测车辆重量 |
最大4000kg |
||
|
前后轴距 |
1.9ｍ～3.5m可调 |
|
新风系统 |
设计 |
5台5匹空调，2台抽风机，组成全开放式新风系统 |
及时排出DUT产生的各类气体，确保试验室安全 |
|
排放量 |
10000m³/小时 |
其他典型应用：
辐射发射试验 辐射抗扰度试验 屏蔽效能试验 车辆自动驾驶 各类无线测试 天线测试 复杂电磁环境符合标准：
IEC61000-4-21 DO-160G（机载设备） SAEJ551-16（整车抗扰度） SAEJ1113-27（汽车电子）
