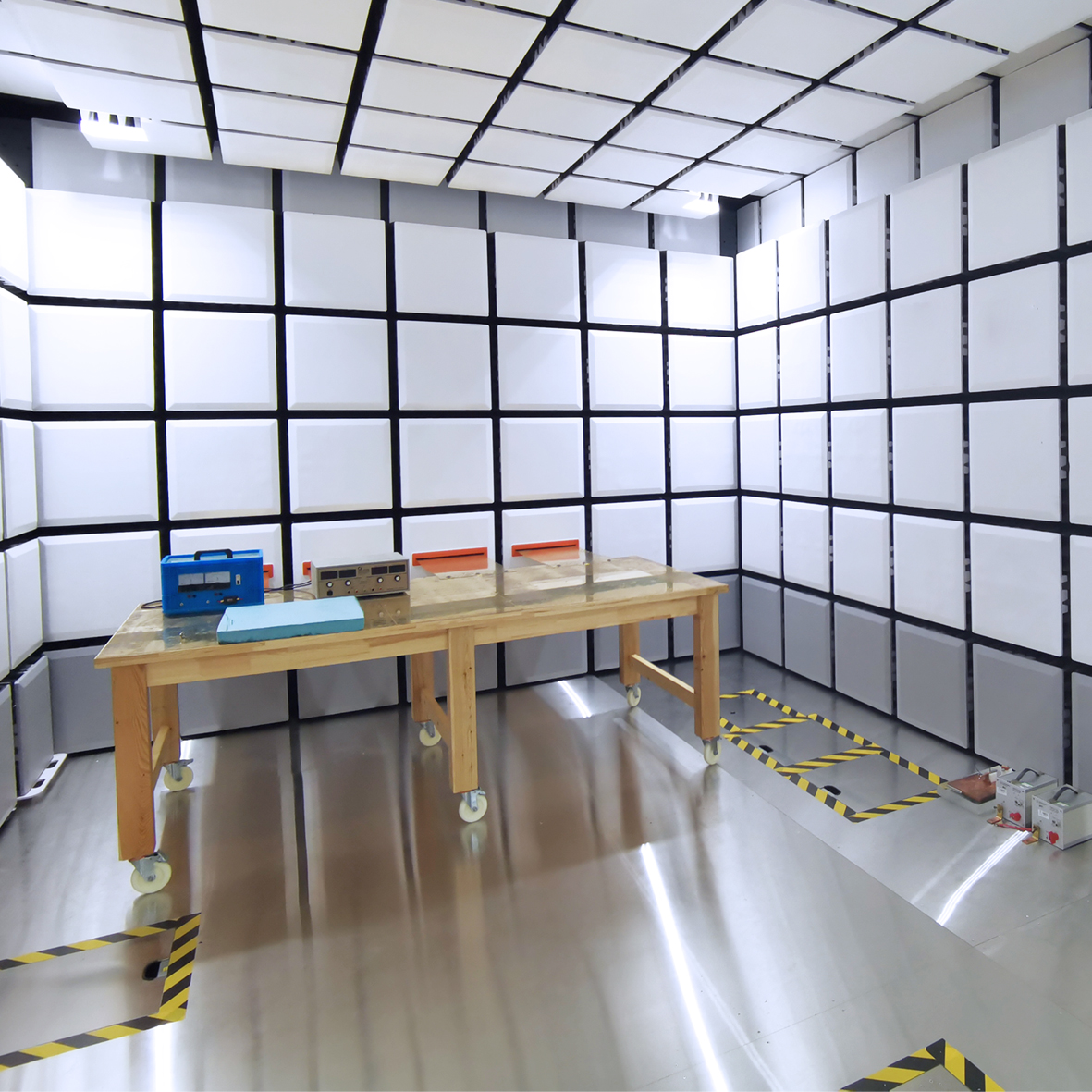

CISPR-25半电波暗室
CISPR-25半电波暗室的主要目的是进行车载设备测试专用的辐射发射或抗扰度测量。采用不小于2mm厚的镀锌钢板为原材料，整个屏蔽体采用拼装方式完成。屏蔽门属于电波暗室的关键部件之一，同时也是保证屏蔽效能良好的主要因素之一，为此RFT提供平行闭锁射频屏蔽门,采用多刀多簧设计。除此以外，在四周墙面、顶面铺设聚苯乙烯复合型吸波材料，创造出符合国际抗扰度和发射测试标准的高性能可控电磁环境，消除了不必要的射频反射，并符合汽车测试标准，如CISPR-25。
CISPR-25半电波暗室的主要目的是进行车载设备测试专用的辐射发射或抗扰度测量。采用不小于2mm厚的镀锌钢板为原材料，整个屏蔽体采用拼装方式完成。屏蔽门属于电波暗室的关键部件之一，同时也是保证屏蔽效能良好的主要因素之一，为此RFT提供平行闭锁射频屏蔽门,采用多刀多簧设计。除此以外，在四周墙面、顶面铺设聚苯乙烯复合型吸波材料，创造出符合国际抗扰度和发射测试标准的高性能可控电磁环境，消除了不必要的射频反射，并符合汽车测试标准，如CISPR-25。
CISPR-25半电波暗室的特点：
符合CISPR 25要求的背景噪声

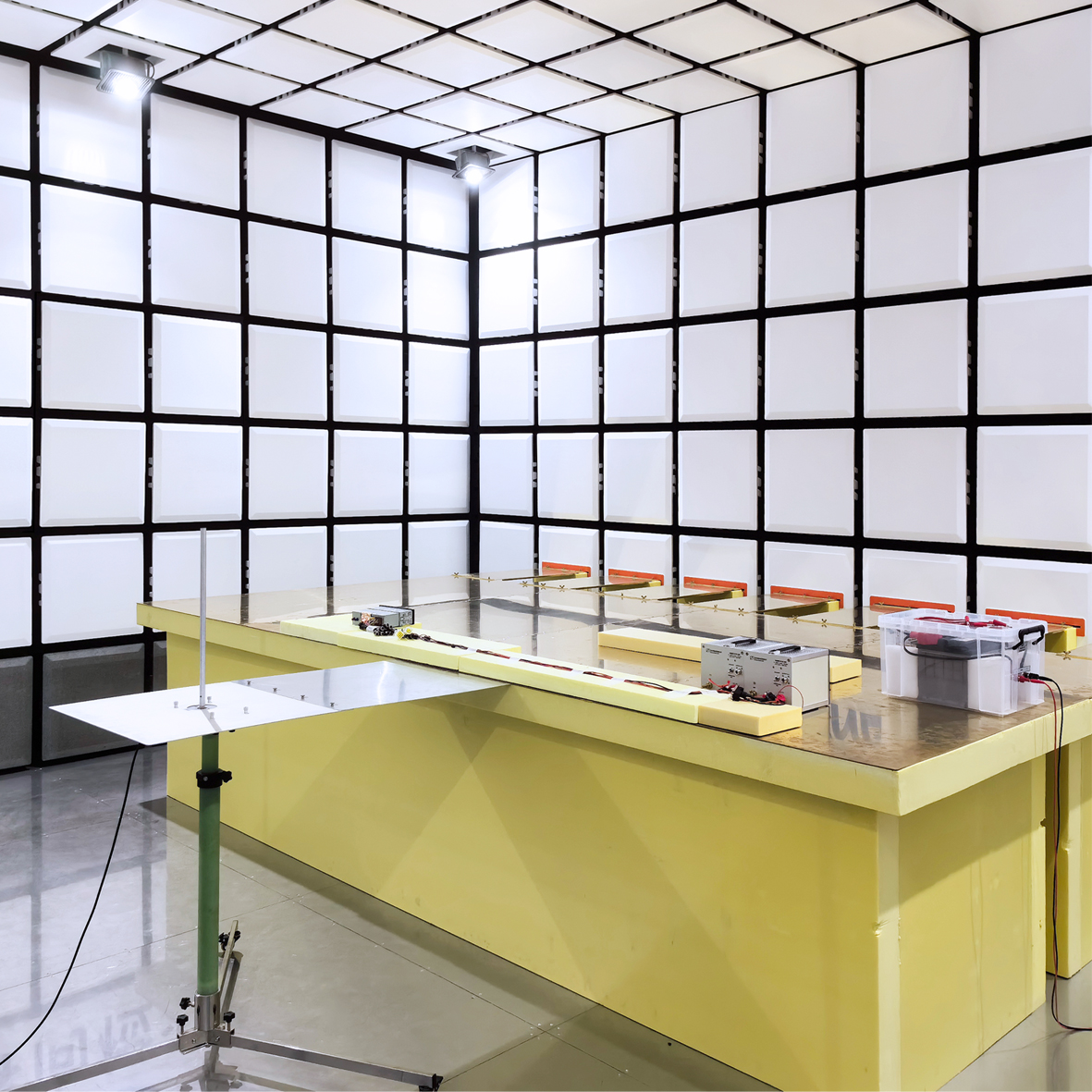

符合CISPR 25要求的接地测试桌
无干扰的LED灯符合CISPR 25背景噪声的严格要求
CISPR-25半电波暗室满足验收标准：
CISPR 25
CISPR 12
/ EN55012
ISO-11451
ISO-11452
SAE J551
CISPR-25半电波暗室适用产品类标准：
CISPR-25
CISPR-25半电波暗室的典型性能：
复合型吸波材料在70MHz和6GHz之间的最小回波损耗为6dB。满足CISPR25新标准采用Modelled
long wire antenna method（LWM）长线法，暗室满足超过90%的实际测试点与模型理论值相比误差均不大于±6.0dB
CISPR-25半电波暗室的典型规格：
|
电波暗室外尺寸 |
6.7m*6.1m*4.2m（L*W*H） |
|
电波暗室尺寸 |
6.1m*5.5m*3.6m（L*W*H） |
|
结构 |
2mm屏蔽镀锌钢板，具有独立的钢支架结构 |
|
吸收材料 |
四周墙面、顶面铺设聚苯乙烯复合型吸波材料 |
|
通风波导窗 |
300mm*300mm/18GHz |
|
屏蔽门 |
屏蔽门净开尺寸1.2m*2.1m（W*H） |
|
地面接口板 |
400mm*400mm/18GHz，包含射频接头 |
|
电源滤波器 |
220V 32A 50Hz/60Hz；380V 63A 50Hz/60Hz |
|
照明 |
无干扰LED自动升降照明系统 |
|
频率范围 |
30MHz至18GHz用于辐射发射，80MHz至6GHz用于辐射抗扰 |
|
测试桌 |
测试桌表面铺设连接到屏蔽体的接地系统 |
除了CISPR-25半电波暗室的典型规格外，RFT还可以根据客户的要求定制暗室配置。
CISPR-25半电波暗室的选项：可以安装一个额外的屏蔽室来容纳高功率射频功放（功放室）或控制和测试设备（控制室）。
