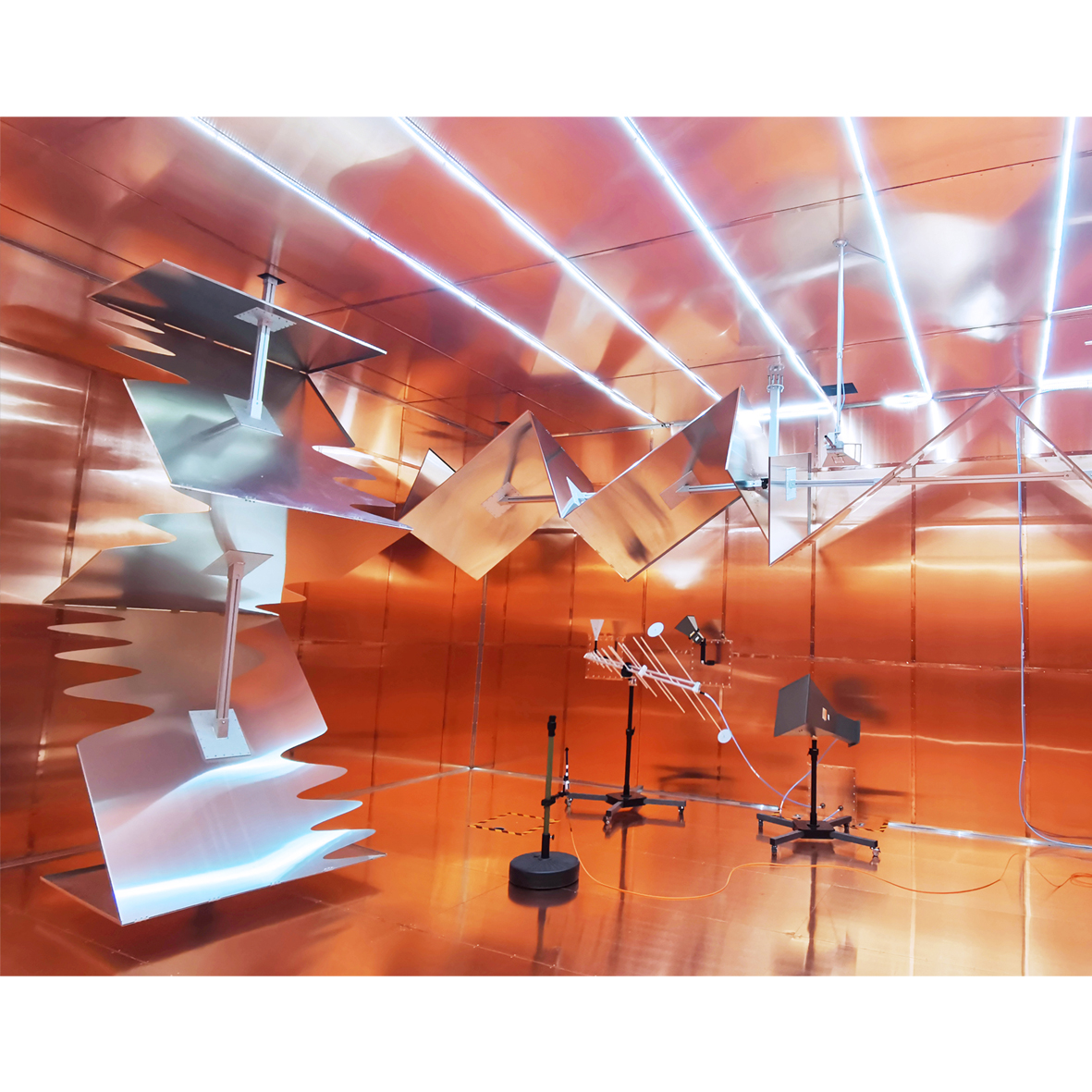

混响室 LUF100MHz
混响室是特制的EMC测试暗室，通过适中的功放可以产生非常高的场强。混响室主要用于测试电磁抗扰度。混响室的射频屏蔽是由2mm拼装式镀锌钢板或铝板搭建。RFT混响室为民用，军事和汽车EMC测试创建了一个多功能EMC测试暗室。
混响室型号1716-0100具有100MHz的最低可用频率（LUF）。可用的测试体积取决于被测设备的尺寸（EUT），并将根据客户要求确定。
混响室是特制的EMC测试暗室，通过适中的功放可以产生非常高的场强。混响室主要用于测试电磁抗扰度。混响室的射频屏蔽是由2mm拼装式镀锌钢板或铝板搭建。RFT独家代理的COMTEST混响室为民用，军事和汽车EMC测试创建了一个多功能EMC测试暗室。
混响室型号1716-0100具有100MHz的最低可用频率（LUF）。可用的测试体积取决于被测设备的尺寸（EUT），并将根据客户要求确定。
混响室型号1716-0100的典型特征：
最低可用频率100MHz
典型的可用测试体积4.00m * 4.00m * 4.50m
屏蔽效能符合EN 50147-1（10kHz≥80dB）
混响室型号1716-0100的适用标准/测试方法：
IEC
61000-4-21
MIL
STD 461 E＆F
RTCA
DO-160-G
混响室型号1716-0100的典型规格：
|
尺寸 |
9.00m * 7.95m * 6.375 m（L* W * H） |
|
可用测试体积 |
4.00m* 4.00m* 4.50 m（L* W * H） |
|
结构 |
2mm屏蔽镀锌钢板，具有独立的钢支架结构 |
|
通风波导窗 |
300mm*300mm / 18GHz |
|
EUT门 |
射频屏蔽滑动门3000mm*3000mm，包含升降平台 |
|
墙面接口板 |
400mm*400mm，包括射频接头 |
|
EUT电源线 |
230V 32A 单相 |
|
照明系统 |
100W冷光源LED灯 |
|
频率范围 |
100MHz至18GHz |
|
地板 |
实心金属接地平面 |
|
搅拌器系统 |
Z-型双极旋转立式搅拌器系统或呼吸墙搅拌系统 |
除了标准型号之外，所有的混响室都可以定制尺寸，以满足客户的个性化要求。

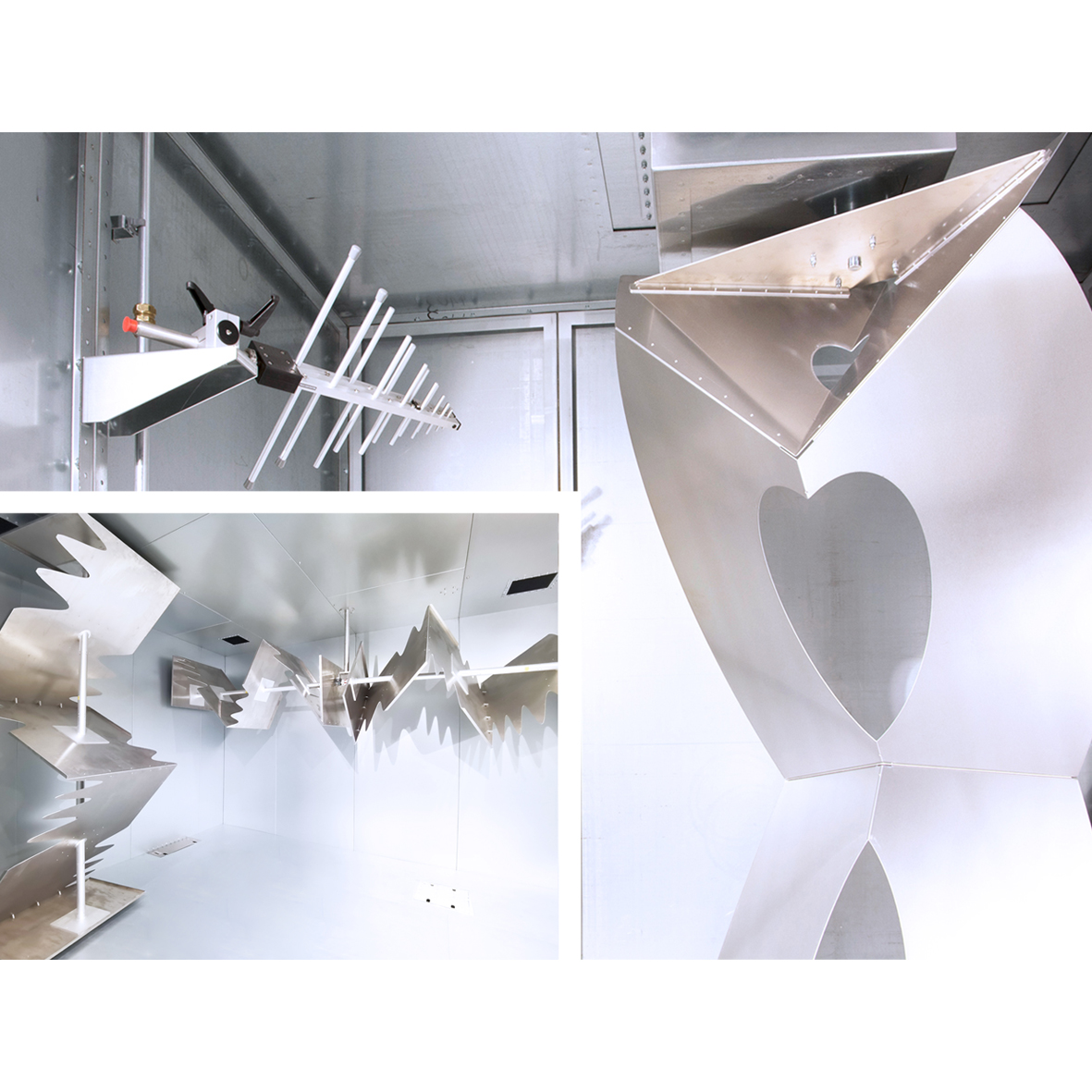

混响室型号为1716-0100的搅拌器系统:
混响室型号LUF 100MHz采用不对称双极Z型搅拌器系统设计。 Z型搅拌器垂直或水平安装在混响室中；或呼吸墙搅拌系统。所有搅拌器系统与Nexio，Teseq和Rohde＆Schwarz的软件兼容。搅拌器系统可以使用标准的办公室PC或笔记本电脑进行控制。RFT可以提供交钥匙的混响室解决方案，包含Nexio软件，运营验证和售后服务支持。
混响室选项：
可以安装一个额外的屏蔽室来容纳高功率射频功放（功放室）或控制和测试设备（控制室）
非导电测试桌
EUT接地带
各种射频接头和FO直通管道和波导
一对天线
非导电支架，带天线适配器
